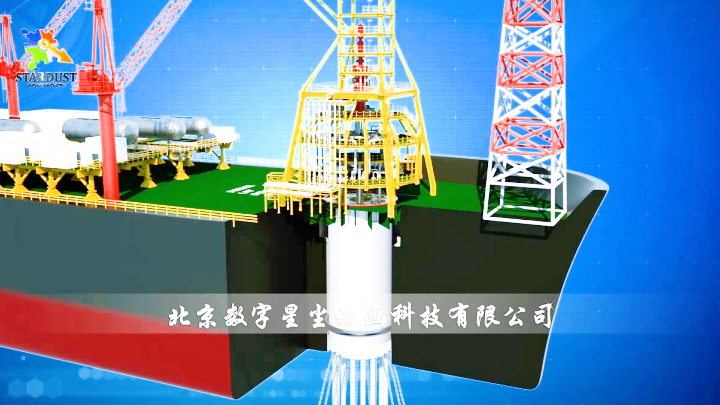

內轉塔式單點系泊系統動畫 返回列表

 （1）單幅筒原油外輸系統安裝

    1、碼頭裝船固定，海上運輸和浮吊船就位  。

    2、浮吊吊起吸力錨，旋轉180度后到達左舷定位點 。

    3、水平緩慢下放吸力錨，直至泥面  。

    4、吊機逐步釋放吊纜，吸力錨利用自重貫入泥面一下3.0米  。

    5、開動潛力泵抽水，吸力錨完全貫入  。

    6、潛水員下水摘鉤和潛水泵固定螺栓。

上圖為：吸力錨

  （2）浮筒和錨鏈-安裝

    1、錨鏈外掛配重塊，浮吊吊起浮筒、錨鏈及配重。

    2、緩慢下放浮筒與錨鏈，緩慢下放至吸力錨頂部。

    3、潛水員下水鏈接錨鏈和吸力錨連接卸扣。

    4、浮吊連接配重塊，潛水員拆除配重塊連接卸扣。

    5、潛水員連接導航燈連接卸扣和系泊纜連接卸扣。

上圖為：潛水

  （3）原油外輸作業-連接

    1、拖輪1打撈系泊纜繩漂浮引纜，并整理好。

    2、拖輪1用甲板轎車把漂浮纜繩絞到甲板上，并用鯊魚鉗夾住系泊纜繩防摩擦鏈。

    3、根據當時的風浪流情況，拖輪1調整到穩定位置，并保持拖輪1艏前穩定，等待游輪靠泊。

    4、游輪靠近后，拖輪1把系泊纜繩防摩擦鏈傳遞給游輪。

    5、拖輪2去游輪船尾拖尾，完成游輪系泊和拖尾。

    6、游輪1到HYSY162接外輸油管漂浮纜，并把外住油管絞至后甲板上。

    7、拖輪1靠泊到游輪吊車處，把油管吊上游輪，外輸連接完畢，開始外輸。

上圖為：輸油管

  （4）原油外輸作業-解脫

    1、拖輪1靠泊游輪處把外輸油管引纜接到船上，HYSY162回絞外輸油管，拖輪通過控制船尾避免外輸油管漂移到平臺樁腿或系泊纜上，待外輸油管回收完畢后，拖輪1把油管引纜送上HYSY162。

    2、拖輪2解除拖尾。

    3、拖輪1將游輪上的漂浮纜接到船上，并將引纜送回HYSY162。

上圖為：原油外輸

  （5）單幅筒系泊原油外輸系統-拆除

    1、浮吊和拖輪等作業鴻運國際就位。

    2、潛水員下水拆除導航燈和系泊纜繩連接卸扣。

    3、浮吊船吊起配重塊，并緩慢下放至預定水深。

    4、潛水員下水安接配重于錨連接卸扣。

    5、潛水員拆除錨鏈和吸力錨連接卸扣。

    6、浮吊起吊將浮筒和錨鏈吊至駁船固定。

    7、潛水員連接浮吊和吸力錨吊鉤，潛水泵固定螺栓。

    8、潛水泵啟動注水，浮吊緩慢起吊，吸力錨拔出。

    9、浮吊將吸力錨吊至駁船固定。

上圖為：錨鏈

三、總結

    內轉塔式單點系泊系統動畫展示了海底采油原油外輸系統的整個流程，3d的動畫表現形式直觀，把這一輸送系統的工作流程形象的展示了出來，給投標和施工都帶來了很大的便利。
